Ülevaade: ülitäpne tööpinna ja servade viimistluslahendus
TheKAIDA CNCM-3 Graniidist multifunktsionaalne poleerimismasin(Multifunktsionaalne kiviserva ja valamu väljalõike poleerimismasin) on oluline ja tõhus masin, mis on loodud spetsiaalselt töölauatootjatele, edevuste tipptootjatele ja arhitektuursete kivide töötlejatele. Kuna naturaalsest graniidist, marmorist ja kvartsist tööpinnad nõuavad järjest keerukamaid servaprofiile ja veatuid sisemise valamu väljalõikeid, on traditsioonilised käeshoitavad nurklihvijad hädas läike konsistentsi, mõõtmete täpsuse ja tööjõukuludega.
Ehitatud raskeveokitegaülitäpse valuraam, CNCM-3 ühendab struktuurse jäikuse ja mitmekülgse mitmeteljelise liikumise. Sisaldab uuenduslikkupikendatav 360 kraadi pöörlev lihvimispeaja akahekäiguline motoriseeritud reisitoide, see masin saab sujuvalt hakkama nii sirgjoonelise servaprofiili kui ka keeruka sisemise basseini kõvera lihvimisega allpaigaldatud valamute jaoks. Maksimaalse töötlemise pikkusega3,000 mm, laius600 mm, ja plaadi paksuse mahutavus kuni150 mm, CNCM-3 tagab peegelviimistlusega läike, suure tootmismahu ja lihtsa tööergonoomika.

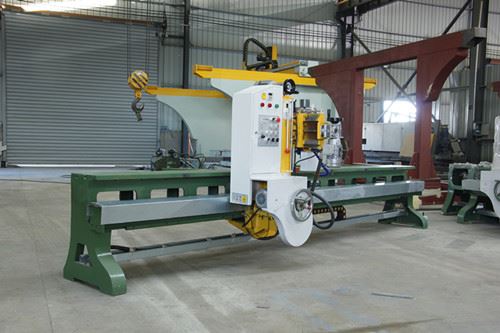

KAIDA CNCM-3 Graniidist multifunktsionaalne poleerimismasin töötab
Tehniliste spetsifikatsioonide maatriks (mudel: CNCM-3)
| Tehniline parameeter | Spetsifikatsioon / Mõõtmed | Märkused ja tööstusstandard |
|---|---|---|
| Masina mudel | CNCM-3 | Multifunktsionaalne serva- ja kontuuripoleerija |
| Standardne lihvketta läbimõõt | Ø150 mm | Aktsepteerib standardseid M14/Bore teemant- ja vaigurattaid |
| Max Töötlemise pikkus | 3,000 mm | Mahutab täispikad köögitasapinnad ja -plaadid |
| Max Töötlemise laius | 600 mm | Standardne tualettplaadi ja tööpinna sügavuse tugi |
| Max Töötlemise paksus | 150 mm | Saab hakkama paksude plaatide, lamineeritud servade ja raskete astmetega |
| Peamine mootori võimsus | 5.5 kW | Suure pöördemomendiga tööstusmootor graniidi süvalihvimiseks |
| Kogu elektrienergia | 8.5 kW | Sisaldab etteandemootorit, jahutusvedeliku pumpa ja peaajamit |
| Jahutusvee tarbimine | 3.0 m³/h | Märgpoleerimissüsteem hoiab ära termilise stressi ja tolmu |
| Üldmõõtmed (P × L × K) | 4400 × 2300 × 1600 mm | Kompaktne jalajälg, mis on optimeeritud tootjatöökodade jaoks |
| Masina kogukaal | 950 kg | Tugev ülitäpse malmist struktuur vibratsioonivastaseks |
Põhilised insenertehnilised uuendused ja struktuurieelised
1. Suure täpsusega malmist raam ja vibratsioonisummutus
Erinevalt kergetest keevitatud lehtmetalli poleerimismasinatest, mis painduvad tugeva külgsuunalise lihvimissurve all, on CNCM-3 šassii kokku pandud täielikultpingevabad ülitäpsed valandid. See tugev 950 kg kaaluv struktuurvundament summutab tõhusalt spindli vibratsiooni, tagades, et teemantkettad säilitavad täpse kontaktgeomeetria kõvade graniitpindadega, kõrvaldades servade pragunemise jäljed ja pikendades lihvketta kasutusiga. Esmaseks plaadi ettevalmistamiseks enne servade poleerimist kaaluge selle masina sidumist meie suure tõhususegasilla saag.
2. Kahe funktsiooniga 360 kraadi pöörlev ja pikendatav masinapea
CNCM-3 põhiline mitmekülgsus seisneb selle liigendatud spindlipea konfiguratsioonis:
- Sisemise basseini ja kõvera kontuuriga lihvimisrežiim: Liigendatud masinapea väljatõmbamisel saavad kasutajad lihvketast valamu väljalõikeavade sees manööverdada, et poleerida keerulisi sisemisi raadiusi, ovaalseid paigaldusaluseid valamukõveraid ja kaareservi 360-kraadise pöörlemisvabadusega.
- Sirge joone ja serva profileerimise režiim: Pea tasapinnaline positsioneerimine lukustab spindli horisontaalselt piki ülitäpset lineaarset juhtsiinit, võimaldades kiiret ja pidevat profileerimist ja servade poleerimist (tasane serv, pliiats ümar, kald-, pool-bullnoos ja lihtsad dekoratiivsed profiilid).
Oma töökoja tootmisvõimsuse edasiseks suurendamiseks sirge plaatide lõikamiseks ja suuruse määramiseks tutvuge meie tootevalikugakivi lõikamise masinlahendusi.
3. Kahekiiruseline motoriseeritud reisisöötmissüsteem
Kivi viimistlemise erinevate etappide jaoks – alates agressiivsest töötlemata teemantfreesimisest kuni peenvaiguga ketaste poleerimiseni – kasutab masinkahekiiruseline motoriseeritud kõndimissööt:
- Kiire reisimine: Kasutatakse pehme marmori või kvartsi kiireks positsioneerimiseks ja kergeks pinna silumiseks.
- Madala kiirusega pöördemomendi etteanne: Tagab ühtlase ja ühtlase liikumiskiiruse sügava graniidist servaprofiili tegemise ajal, tagades ühtlase püsimisaja ja ühtlase läike kujunemise 3-meetristel tööpindadel.
4. Lihtsa kasutamisega kõrgläikega viimistlus
Varustatud a5,5 kW peamootor, annab spindel konstantse pöördemomendi kogu Ø150 mm lihvketta pinnale. Kombineeritud pidevaga3,0 m³/h märgjahutus, saavutab CNCM-3 ületava pinnaläiketaseme85–95 GU (läikeühikud)naturaalsel graniidil ja kvartsil, sobitades või ületades tehase plaatide viimistluse, nõudes samal ajal minimaalset operaatori väljaõpet. Täieliku plaadipinna poleerimise vajaduste ja servatööde kohta vaadake meieautomaatne poleerimismasin.
Töömehaanika ja tooriku võimalused
KAIDA CNCM-3 Töödeldava detaili mahumaatriks
- Maksimaalne plaadi pikkus:3000 mm (mahutab täispikad tööpinnad)
- Maksimaalne plaadi laius:600 mm (Standardne tualettlaud ja sügavuse tugi)
- Maksimaalne paksus:150 mm (sobib lamineeritud ja tugevatele rasketele plaatidele)
- Lihvimispea:360 kraadi pööratav + teleskoopvars valamu väljalõigete jaoks
Toetatud profiilide ja töötlemise stsenaariumid:
- Alumise valamu väljalõike poleerimine: Siseservade faasimine, raadiusega nurkade tasandamine ja siseseinte poleerimine graniidist/kvartsist köögivalamute ja portselanist tualetivalamute jaoks.
- Sirge serva profileerimine: Lamedad poleeritud servad ülemise/alumise joonega, üksikute kaldservadega (45 kraadi), pliiatsiservadega ja pooliku servaprofiiliga.
- Lamineeritud servade viimistlus: lihvib ja poleerib sujuvalt kahekordse virnaga 20 mm+20 mm või 30 mm+30 mm lamineeritud tööpinna servi kogupaksusega kuni 150 mm.
- Kumer ja saare lauaplaadi ääris: Välised raadiused, ovaalsed konverentsilauad ja kohandatud kumerad kivist mööbliplaadid.
-
Materjalide ühilduvuse ja jõudluse võrdlusalus
| Materjali tüüp | Soovitatav rataste järjestus | Söötmiskiiruse seadistus | Saavutatav läiketase |
|---|---|---|---|
| Kõva graniit (klass 4-5) | Diamond metal Bond (50#-200#) ->Vaik (400#-3000#) | Madal kiirus | 85-92 GU |
| Looduslik marmor | Diamond metal Bond (100#-400#) ->Vaik (800#-3000#) | Kahekordne kiirus | 90-98 GU |
| Kvarts ja ehituskivi | Spetsiaalsed kvartsvaigust rattad (50#-3000#) | Keskmine / topeltkiirus | 88-95 GU |
| Portselan / paagutatud plaadid | Peen teemantvaik ja poleerimispadjad | Kontrollitav madal kiirus | 90-96 GU |
Paigaldus-, hooldus- ja igapäevane kasutusjuhend
Paigaldusnõuded
- Sihtasutus: Tasane raudbetoonplaatpõrand; tänu kompaktsele 4400 × 2300 mm jalajäljele pole vaja spetsiaalset sügavat süvendit.
- Toiteühendus: 3-faasiline 380V/50Hz (või kohandatud 220V/415V/440V 60Hz) 8,5 kW spetsiaalse kaitselülitiga.
- Veevarustus: Puhas tsirkuleeriva jahutusvee ühendus, mis tagab 3,0 m³/h rõhul 0,2–0,3 MPa.
Ennetava hoolduse ajakava
- Igapäevane: Puhastage kivipuder lineaarsetest juhtradadest ja 360-kraadise pea pöördliigenditest; kontrollige veedüüside joondamist, et tagada ratta täielik katmine.
- Iganädalane: Määrige põhivõlli laagreid, sõidujuhtkruvisid ja pöörleva peaga lukustustihvte kõrge viskoossusega veekindla määrdega.
- Igakuine: Kontrollige 5,5 kW peamootori ajami kiilrihma pinget ja kontrollige kahekäigulise käiguvahetuse sisselülitamist.
Miks teha koostööd Fujian KAIDA Stone Machineryga?
Üle kahe aastakümne,Fujian Kaida Stone Machinery Co., Ltd.on end tõestanud ülemaailmse raskeveokite kivitöötlemismasinate tootjana. ISO9001 kvaliteedijuhtimise ja CE-nõuetele vastavusega töötav KAIDA tagab tööstusliku vastupidavuse, mida usaldavad tootjad kogu Põhja-Ameerikas, Euroopas, Lähis-Idas, Kagu-Aasias ja Lõuna-Ameerikas. Spetsiaalsete keerukate mustrite ja graveerimistööde jaoks vaadake meie täpsustCNC kivi ruuterrivistus.
- Tehase otsene garantii: Täppistootmine koos range kvaliteedikontrolliga kõikidele valanditele, elektrikomponentidele ja CNC-töötlusele.
- Globaalne teenindusinfrastruktuur: Toetab ulatuslik rahvusvaheliste edasimüüjate võrgustik ja vastutulelikud tehnilise toe meeskonnad.
- Eluaegne varuosad ja kaugabi: komponentide kiire väljasaatmine ja tehniline kaugabi töökoja tööaja maksimeerimiseks.
KAIDA CNCM-3 graniidist multifunktsionaalse poleerimismasina tehniliste päringute, kohandatud pingevalikute või tehasepoolse hinnakujunduse saamiseks võtke ühendust meie müügiinseneri meeskonnaga juba täna.
